SIM卡手機端子的設計

來源：禾聚查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2016-10-14 13:52:45【大中小】

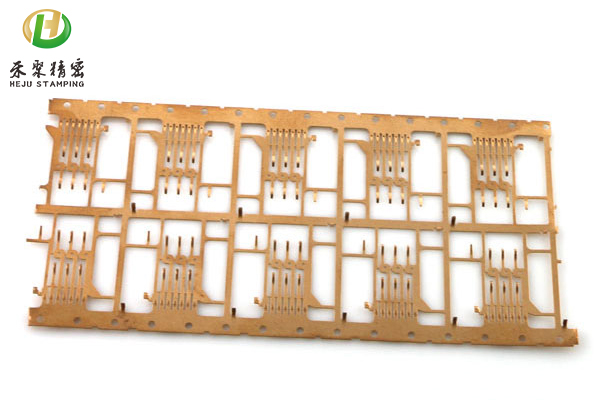

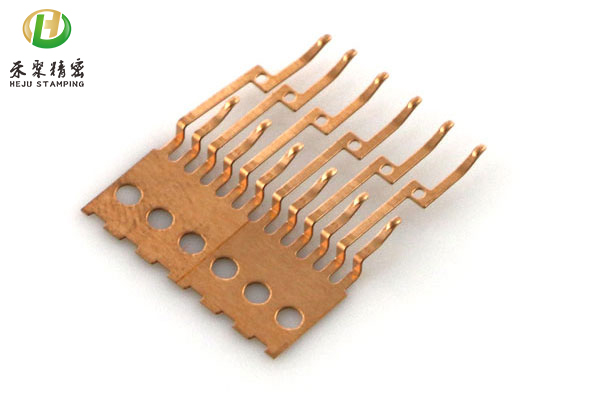

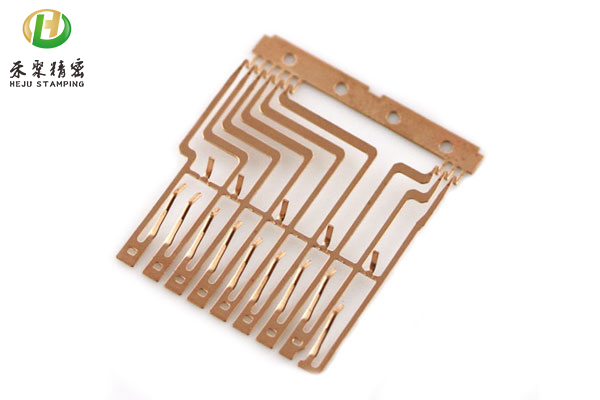

SIM卡手機端子

編號	品名	類別（公/母）	材質	電鍍規格	電鍍厚度	電鍍是否環保	產品規格
	SIM卡手機端子		C5210 T=0.2	不電鍍，清洗油污	0	0	0

picth	沖速	尺寸公差	平面度	正位度	垂直度	直線度	重量
5.0	400	+/-0.02	+/-0.02	+/-0.02	+/-0.02	+/-0.02	約0.05克

特點	材料耐疲勞性要很好，需抗疲勞實驗1萬次以上
用途	SIM卡手機端子極高的精密度,最高可達+/-0.01mm的精度，滿足不同產品的組裝要求

⑴設計的SIM卡手機端子必須滿足產品使用和技術性能，并能便于組裝及修配。

⑵設計的SIM卡手機端子必須有利于提高金屬材料的利用率，減少材料的品種和規格，盡可能降低材料的消耗。在允許的情況下采用價格低廉的材料，盡可能使零件做到無廢料及少廢料沖裁。

⑶設計的SIM卡手機端子必須形狀簡單，結構合理，以有利于簡化模具結構、簡化工序數量，即用最少、最簡單的沖壓工序完成整個零件的加工，減少再用其他方法加工，并有利于沖壓操作，便于組織實現機械化與自動化生產，以提高勞動生產率。

⑷設計的SIM卡手機端子，在保證能正常使用情況下，盡量使尺寸精度等級及表面粗糙度等級要求低一些，并有利于產品的互換，減少廢品、保證產品質量穩定。

⑸設計的SIM卡手機端子，應有利于盡可能使用現有設備、工藝裝備以及工藝流程對其進行加工，并有利于沖模使用壽命的延長。
