鈹銅端子基礎知識

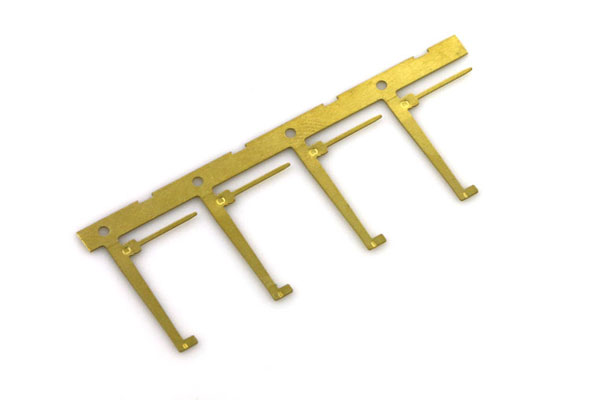

鈹銅端子是由鈹銅合金制成的端子，材質為高鈹銅材，具有較高的硬度和良好的彈性系數。鈹銅的彈性系數是銅類最佳的一種。鈹銅的力學性能（除材質外，有抗拉強度、屈服強度、延伸率、硬度），也取決于熱處理工藝后的相應組織。
一、鈹銅的特點：鈹銅具有高的強度和硬度,經過時效熱處理抗拉強度可達到140Kg/m㎡,洛氏硬度C45。具有高的導電率最高可達到1ACS 60%。工藝性能優良,雖然抗拉強度達到120Kg/m㎡,但伸長率仍可達到9-20%,折彎90彎曲R/T比為1。尤其顯著的是抗應力松弛性能和熱處理性能,在1000小時常時間暴露于高溫下仍能保持初始應力的85%以上。可以通過熱處理獲得不同等級的鈹銅合金。
一、鈹銅的特點：鈹銅具有高的強度和硬度,經過時效熱處理抗拉強度可達到140Kg/m㎡,洛氏硬度C45。具有高的導電率最高可達到1ACS 60%。工藝性能優良,雖然抗拉強度達到120Kg/m㎡,但伸長率仍可達到9-20%,折彎90彎曲R/T比為1。尤其顯著的是抗應力松弛性能和熱處理性能,在1000小時常時間暴露于高溫下仍能保持初始應力的85%以上。可以通過熱處理獲得不同等級的鈹銅合金。
二、鈹銅的熱處理：鈹銅的熱處理不同于鋼鐵的同季異構原理,而是,溶質原子、富集成硬化區的理論。合金必須具備高溫和溫較大差異的溶解度變化。高溫的溶解度經過快速冷卻,包留在時溫,經過以下過程:濃度偏聚區GP(I)→溶質原子有亭化GP(II)→形成過渡相→形成平衡相。在315℃-330℃下時效硬化對所有狀態均產生最高的強度。較高的溫度在較短的時間內達到峰值強度,但峰值強度降低。在較低溫度中加熱以較慢的速度增加強度。冷加工程度增加時,達到峰值強度的保溫時間減少。
三、鈹銅端子的設計：在設計手機的JACK類產品端子時,我們選用了高強度的鈦銅,5000次ABILI試驗,拔出力達不到規格,選用鎳銅材料,雖然導電率達到要求,但是,拔出力和工藝折彎性能達不到要求。最終選用了鈹銅端子,因為鈹銅的YS/E（屈服強度/楊氏系數）大于其它銅材的系數,可以獲得更大的變化和接觸壓力。從目前來看,某些材料在個別性能上能接近鈹銅,但是,就其綜合性能仍不能和鈹銅相媲美。在某些場合下,鈹銅很難被取代。從價值工程的觀念看,即要考慮功能,又要考慮成本,兩者比值越大越好。離形功能再少的成本,也沒有用。
本文首發來自禾聚原創，如有轉載請注明出處與作者
